ZGF2000-200KV/3mA直流高压发生器
产品简介
直流高压发生器ZGF2000系列高频直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、
订购热线:021-54358329
产品介绍



001各种试验变压器       【优购】

002各种变频串并联谐振试验装置【优购】

003各种无局部放电试验变压器 【优购】

004各种大电流发生器     【优购】

005各种高压直流发生器          【优购】

006各种三倍频发生器            【优购】

007各种电容电感测试仪  【优购】

 008各种绝缘靴(手套)测试仪 【优购】

009各种耐压测试仪              【优购】

直流发生器图-汇总3



A技术参数普莱瑞思jpg



技术参数规格

包装箱

输出电压

输出电流

输出功率

机箱重量

倍压筒高度

倍压重量

价格

只 数

(kV)

(mA)

(W)

(kg)

(mm)

(kg)

(元)

60KVA/2mA

1

60

2

120

4.3

Φ80×500

6.3

2700

60KVA/2mA

2

60

2

120

4.3

Φ80×500

6.3

4200

60KVA/5mA

1

60

5

300

4.3

Φ80×500

6.3

3200

60KVA/5mA

2

60

5

300

4.3

Φ80×500

6.3

4800

120KVA/2mA

1

120

2

240

4.3

Φ80×770

6.8

3700

120KVA/2mA

2

120

2

240

4.3

Φ80×770

6.8

5400

120KVA/5mA

1

120

5

600

4.3

Φ80×770

6.8

4800

120KVA/5mA

2

120

5

600

4.3

Φ80×770

6.8

5500

200KVA/2mA

2

200

2

400

4.5

Φ80×770

7.2

7000

200KVA/5mA

2

200

5

1000

4.5

Φ80×770

7.2

7500

300KVA/2mA

2

300

2

4000

8.1

Φ110×1350

12.6

12500

300KVA/3mA

2

300

3

4000

8.1

Φ110×1350

12.6

14000



undefined普莱瑞思jpg



 107eaf8e630a368d683899844df9e1

8da2bb5701446e65dbe74304028350

48075680c910448819d95c31f73e82

107eaf8e630a368d683899844df9e1

ff4516732fb5895345c103849a1c40
e404c853f4c6c80f56bae6c3ab6745

b64a7dcc41bab7caf3964322a3c664

undefined普莱瑞思jpg
ZGF2000-200KV/3mA直流高压发生器(直流耐压机高压直流发生器)



一、产品简介

ZGF2000系列高频直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的产品。

二、产品特点

2、采用PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz

3、精选元器件,不怕对地直接短路放电。

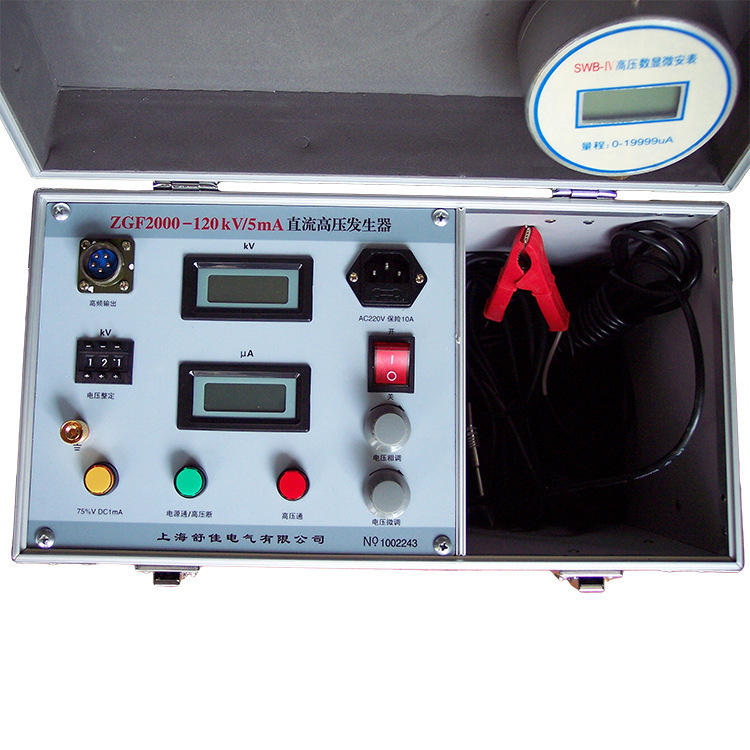

4、电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,有抗干扰功能,适合现场使用。

5、电压全量程平滑调压,输出电压调节采用单个多圈电位器,升压设计有粗调和细调功能。

6、负极性输出、零位启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强。

7、增设了75%VDC-1mA的功能,做氧化锌避雷器测量。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

8、采用了数字拨盘开关,能将整定电压值直观显示,显示数值单位为kV

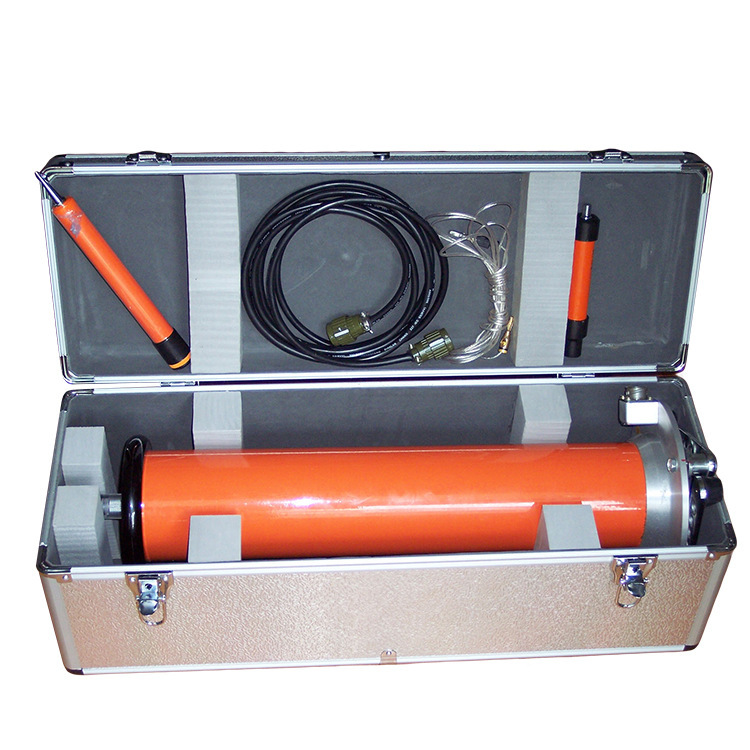

9、倍压筒可分节结构,现场使用。

10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。

三、主要技术性能

1)测试电压:DC:(见下列表)

2)漏电流:DC03mA

3)时间测试:1min

4)显示方式:数字显示

5)击穿保护

6)有1mA75%直流电压

注:600800kV等电压等级的可以定做。
