001远距离红外测温仪

EC8300A远距离红外线测温仪 75米

一、产品概述

EC8300A型红外测温仪是一种可在远距离测量小目标温度的温度测量仪器,广泛应用于电力系统,主要用于远距离测量输变电线路及变电站电器设备接头的温度,同时也可用于其它行业非接触测量各种物体表面的温度。

二、仪器主要技术指标

测温范围      0℃~300

测温分辨率    1

测温误差      ±5%或±5

使用距离      1075

辐射率修正    0.61.0

仪器工作角度  方位360度,俯仰-30度~90

仪器功耗    40mA

供电        5#电池6

使用条件  环境温度0℃~40,相对湿度85%RH

外形尺寸    230×135×175(mm3)

重量        2700g

三、工作原理

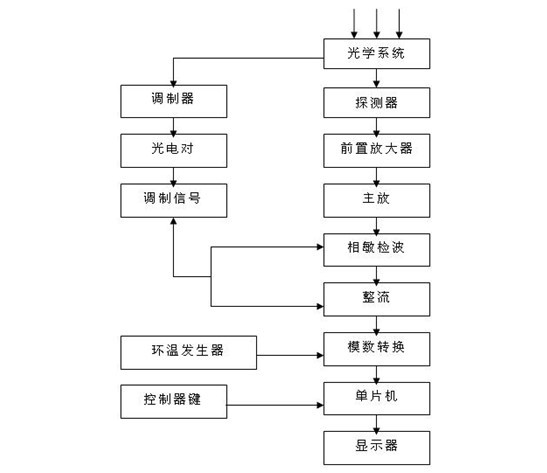

系统工作原理框图见附图1




高于绝对零度的物体都会辐射红外能量,能量通过光学系统接收会聚到探测器上,探测器将这一能量转换成相应的电信号,再通过电路进行模数转换线性化及辐射率补偿,最后LCD显示所测物体的温度。

四、使用方法

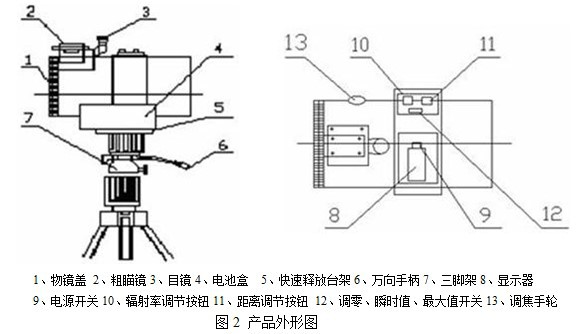

仪器外形图见附图2




4.1打开仪器电池盒盖,按图3所示安装电池,然后重新盖好电池盒盖,锁紧螺钉。



4.2三脚架的使用见三脚架使用说明书。

4.3将三脚架的快速释放台架与仪器的电池盖可靠连接,连接方式参照三脚架使用说明书。

4.4按三脚架使用说明书,将仪器安装在三脚架上,锁紧快速释放台架。

4.5用镜头盖挡住物镜,调零、瞬时值、最大值选择开关置于调零位置,电源开关置于ON

置,仪器显示LOBAT888OVER4秒后转为显示闪烁的数字,此时仪器处于调零状态。

4.6该仪器采用自动调零形式,当闪烁的数字变为000并连续闪烁5次不变,表示调零结束,此时将调零、瞬时值、最大值选择开关置于瞬时值位置,仪器适时显示当时的环境温度;将调零、瞬时值、最大值选择开关置于最大值位置,仪器显示测温最大值。

4.7在测温状态下可进行辐射率、距离选择。

4.7.1辐射率选择:

按住辐射率选择键约2秒,仪器进入辐射率选择状态,显示器循环显示1.000.950.900.850.800.750.700.650.60,选择与被测物体辐射率相等或相近的值,松开按键,仪器进入测温状态。

4.7.2距离选择:

按住距离选择键约2秒,仪器进入距离选择状态,显示器循环显示10111213141518212530354045505560657075,选择与被测物体和仪器之间距离相等或相近的值,松开按键,仪器进入测温状态。

4.8打开镜头盖,调节目镜视度圈,直到能清晰地看见仪器分划板。

4.9将调零、瞬时值、最大值选择开关置于瞬时值位置,调整三脚架万向手柄,用粗瞄器瞄准目标,使目标落在观瞄系统的视场内,通过使用三脚架的万向手柄,使目标与观瞄视场中心圆重合,再调节调焦手轮,使目标成像清晰,此时仪器显示被测目标温度值。

4.10为测量准确,在瞬时值测量时可多次使用调焦手轮,尽量找到最大值,然后将调零、瞬时值、最大值选择开关置于最大值位置,轻微晃动万向手柄,在目标瞄准点附近扫描,此时仪器所显示的最大值即为目标温度。

4.11瞬时值与最大值进行转换时最大值将被刷新。

五、保养与维修

5.1当仪器的存放环境温度与使用环境温度相差较大时,应将仪器在使用环境中平衡半小时后再使用。

5.2严禁将仪器瞄准太阳、白炽灯、烟头等温度高于300度的目标,以免烧坏探测器。

5.3物镜如有污渍,请用脱脂棉或镜头纸轻轻擦净。

5.4当仪器出现LOBAT时,表明电池电压不足,应更换电池。

5.5为保证测量的准确性,被测目标应充满仪器分划板内圆视场。

5.6仪器长时间不用时,应将电池取出,仪器放入包装箱内,置与干燥处保存。

仪器发生故障,请与我公司联系,请勿随意拆修。

六、产品配套

EC8300A型红外测温仪     一台

三脚架                  一付

仪器使用说明书          一份

检验合格证              一份

保修卡                  一份

仪器箱                  一个

三脚架背包              一个

干燥袋                  一个

螺丝刀                  一把
