SZKG-III型高压开关机械特性测试仪_短路接地线网
产品简介
特点;(1) 适应任何电压等级的各种高压断路器的机械动特性测试。(2) 可电动操作和手动操作。(3) 可实测行程和自定义行程。(4) 可内触发和外触发。(5) 有空接点功能
订购热线:021-54358329
产品介绍

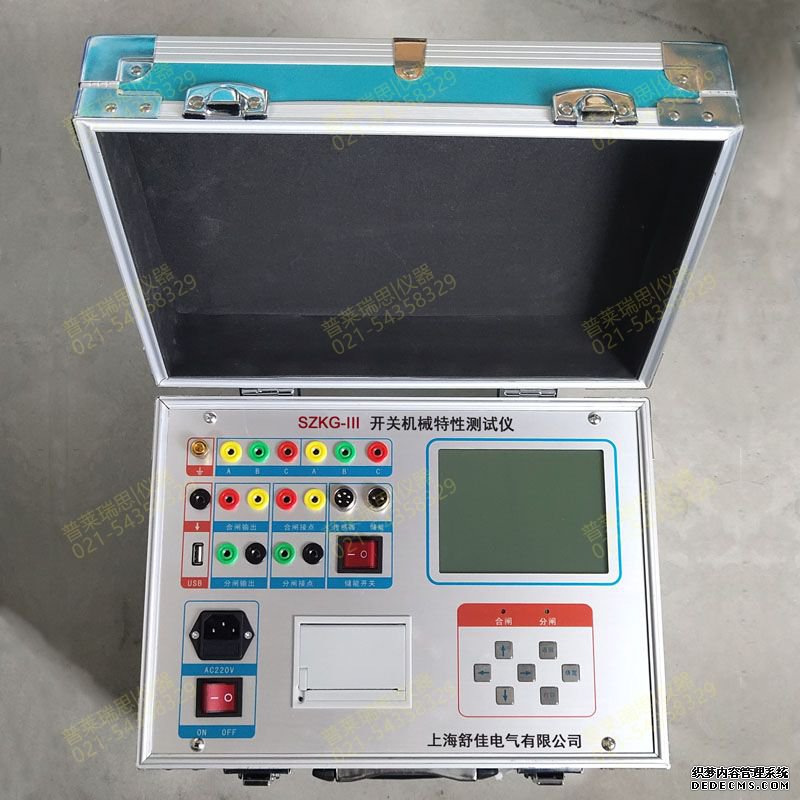

SZKG-III开关机械特性测试仪


SZKG-III高压开关机械特性测试仪



一.概述
SZKG-III型高压开关机械特性测试仪,是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004高压开关综合测试仪为设计依据,听取许多用户宝贵意见,研制开发的新款测试仪,给用户留有许多自定义空间,能满足各种机构断路器的测试,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫、合-分低跳等高压断路器的机械特性参数,为各类断路器的动态分析提供了各种精确可靠的数据。
二..功能与特点
1.测试功能;
(1) 合.分闸顺序                    (2)合.分闸时间(最大)
(3) 三相不同期                     (4)同相不同期
(5) 固有合.分时间                  (6)合.分时间
(7)  脱扣时间                       (8) 刚合.分选择
(9)  弹跳时间                       (10)弹跳次数
(11)反弹幅值                       (12)行程
(13)开距                           (14)超行程
(15)过冲行程                       (16)刚合.分速度(选择范围)
(17)最大速度                       (18)平均速度(选择范围)
(19)角度                           (20)半径
(21)金短时间(含弹跳时间)            (22) 无流时间(含弹跳时间)
(23)电流波形 (动态)               (24)时间范围行程速度动态波形图(ms)     (25)距离范围行程速度动态波形图(mm)
(26)合低跳启动(阀值)电压
(27)分低跳启动(阀值)电压
          单位均为:       时间ms       速度  m/s        距离  mm
2.特点;
(1) 适应任何电压等级的各种高压断路器的机械动特性测试。
(2) 可电动操作和手动操作。
(3) 可实测行程和自定义行程。
(4)  可内触发和外触发。
(5) 有空接点功能,操作更方便。
(6) 可单合、单分、合-分、分-合、重合、重分、合低跳、分低跳等操作。
(7) 接线方便,操作简单,只需一次合.分操作便可得到合.分闸全部数据,可打印所有数据及运动曲线图。
(8)采用汉字提示以人机对话的方式操作。
(9)抗干扰性强,体积小,重量轻,美观大方。
(10)机内有时钟电路,可显示当前时间,有断电保存功能,能自动保存设置数据。
(11)有操作识别功能,断路器动作后能自动切断操作电源,可靠地保护断路器设备。
(11)仪器内置直流电源,可设置范围:30-270V/10A 自动控制,自动补尝,无电压跌落。
(12)能动态地分析出断路器任意“时间范围”, “距离范围” ,“角度范围” 和“百分比范围”内的时间.行程.速度之间的关系。
三.技术指标
环境组别:属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器。
工作电源:AC220V ±10%                频率:50Hz ±5%
环境温度:-10°C~40°C                  相对湿度:<85%
介电强度:电源进线对机壳能承受1.5KV/1分钟的耐压测试。绝缘电阻:<2MΩ
时间测试:1~500ms      分辩率:0.01ms       精度<0.1%
速度测试:20m /s        分辩率:0.01m/s       精度±1%
行程测试:选传感器     分辩率:0.01mm       精度±1%
